「ゼロからのOS自作入門」 02日目

2021/03/26 2021/03/29

ゼロからのOS自作入門 QEMU UEFI EDK II M1 Mac

参考文献

こちらの記事を参考にいたしました！　良記事ありがとうございます。

Mac で始める「ゼロからのOS自作入門」 - Qiita

試行錯誤メモ

前回は、01 日めということで M1 Mac にビルドツール(llvm 等)をインストールして、C 言語で書かれた UEFI プログラムを実行できるようにしました。

本日は、UEFI の SDK である「EDK II」を導入していきたいと思います。

EDK II とは何者なのか

Intel が開発した UEFI (Unified Extensible Firmware Interface) の OpenSource 実装
gnu-efi が「UEFI アプリ専用」なのに対して、EDK II は「UEFI 周辺のアプリ/ライブラリを開発するための SDK」という立ち位置。
参考リンク類

EDK II のインストール

Github からリポジトリをクローンしてビルドします。

$ git clone https://github.com/tianocore/edk2.git
$ git submodule init
$ git submodule update
$ cd BaseTools/Source/C
$ make

# (※不確かなメモ※)
# VSCode で MikanOS のソースを見たときにヘッダーファイルが見つからない警告が出るのが
# 私の精神衛生上良くないので、こんな感じでインクルードパスを指定した。
$ vim ~/.zshrc
export CPATH=$CPATH:$HOME/Code/edk2/MdePkg/Include
export CPATH=$CPATH:$HOME/Code/edk2/MdePkg/Include/X64

MikanLoaderPkg のビルド

EDK II を使って MikanLoaderPkg (day02a) をビルドする。（私は書籍と違うディレクトリにソースを展開しているのでその辺りはうまく読み替える必要がある）

# OS プロジェクトのタグを切り替えておく
$ cd ~/Code/mikanos
$ git checkout dosbook_day02a

# EDK にプロジェクトのシンボリックリンクを張る
$ cd ~/Code/edk2
$ ln -s ~/Code/mikanos/MikanLoaderPkg .

# こんな感じになるはず
$ ls -l
 :
lrwxr-xr-x   1 roca  staff     39  3 27 10:56 MikanLoaderPkg -> /Users/roca/Code/mikanos/MikanLoaderPkg
 :

# ビルド前の準備（ツールチェーンの指定は後半のテーブルを参照）
$ source edksetup.sh
$ vim ./Conf/target.txt

# ビルド!!
$ build
$ ls -l ./Build/MikanLoaderX64/DEBUG_CLANGPDB/X64/Loader.efi
-rw-r--r--  1 roca  staff  6160  3 27 11:24 ./Build/MikanLoaderX64/DEBUG_CLANGPDB/X64/Loader.efi

Mac 上で開発をする場合、ツールチェインの指定が書籍と異なるので注意。

ちなみに、TOOL_CHAIN_TAG とはビルドに使用するコンパイラなどの指定のことらしい。今の私の環境だと具体的には macOS@11.2.3 / llvm@11.1.0 なので、「CLANGPDB」を指定するのが正解みたい。

設定項目	設定値
ACTIVE_PLATFORM	MikanLoaderPkg/MikanLoaderPkg.dsc
TARGET	DEBUG
TARGET_ARCH	X64
TOOL_CHAIN_TAG	CLANGPDB

(./Conf/tools_def.txt 抜粋)

#   CLANG38  -Linux-  Requires:
#                             Clang v3.8, LLVMgold plugin and GNU binutils 2.26 targeting x86_64-linux-gnu, aarch64-linux-gnu or arm-linux-gnueabi
#                             Clang v3.9 or later, LLVMgold plugin and GNU binutils 2.28 targeting x86_64-linux-gnu, aarch64-linux-gnu or arm-linux-gnueabi
#                        Optional:
#                             Required to build platforms or ACPI tables:
#                               Intel(r) ACPI Compiler from
#                               https://acpica.org/downloads
#   CLANGPDB -Linux, Windows, Mac-  Requires:
#                             Clang 9 or above from http://releases.llvm.org/
#                        Optional:
#                             Required to compile nasm source:
#                               nasm compiler from
#                               NASM -- http://www.nasm.us/
#                             Required to build platforms or ACPI tables:
#                               Intel(r) ACPI Compiler from
#                               https://acpica.org/downloads

QEMU で動作確認

あとは例によって QEMU で動作確認していきます。

いつもどおり、起動ディスクイメージ(disk.img)を作成してもいいですし、ローカルディレクトリを起動ディスクに見せかけて起動してもいいかもしれない。

# なんか適当な場所で。
$ mkdir -p ./DISK/EFI/BOOT/
$ cp $HOME/Code/edk2/Build/MikanLoaderX64/DEBUG_CLANGPDB/X64/Loader.efi ./DISK/EFI/BOOT/

# 起動！
$ qemu-system-x86_64 \
  -drive if=pflash,file=$HOME/Code/mikanos-build/devenv/OVMF_CODE.fd \
  -drive if=pflash,file=$HOME/Code/mikanos-build/devenv/OVMF_VARS.fd \
  -hda fat:rw:./DISK

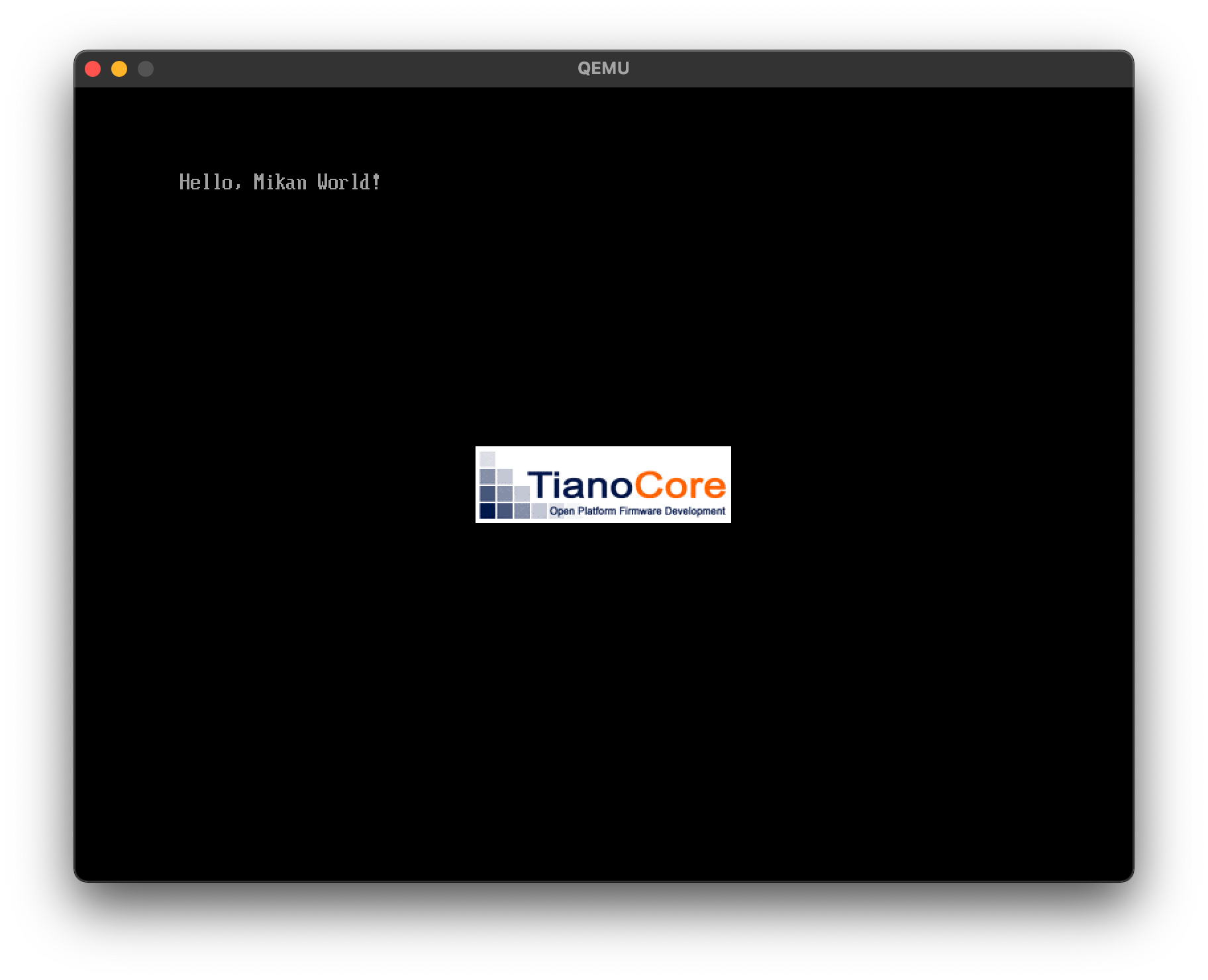

おぉー。

boot

(2021/03/30 追記: 以下、day02b について。)

UEFI でのメモリマップの取得

メインメモリのどんな部分がどんな用途で使われているかが記載されている
基本的には物理開始メモリアドレス / 用途(Type) / 利用ページ数で構成される。
x86_64 の場合、ページサイズは 4KiB / 2MiB / 4MiB / 1GiB 単位で設定できる。
メモリマップの配置には常に連続しているわけではない
（ページサイズ x ページ数が次の物理開始アドレスにならない場合がある）

関数仕様

UEFI Specification, version 2.9 の P.169 抜粋。

EFI_STATUS gBS->GetMemoryMap (
  IN OUT UINTN *MemoryMapSize,
  OUT EFI_MEMORY_DESCRIPTOR *MemoryMap,
  OUT UINTN *MapKey,
  OUT UINTN *DescriptorSize,
  OUT UINT32 *DescriptorVersion
);

引数	型	用途
MemoryMapSize	UINTN*	(入力)メモリマップ書き込み用のメモリ領域のサイズ (出力) 実際のメモリマップの大きさ
MemoryMap	EFI_MEMORY_DESCRIPTER*	実際のメモリマップが書き込まれたあとのアドレス
MapKey	UINTN*	メモリマップを識別するための値。メモリマップに変化があったら値が変わる。
DescriptorSize	UINTN*	メモリディスクリプタのサイズ。
DescriptorVersion	UINT32	メモリディスクリプタのバージョン。

メモリディスクリプタ構造体(=メモリ利用の実態を表すモノ)

typedef struct {
  ///
  /// Type of the memory region.
  /// Type EFI_MEMORY_TYPE is defined in the
  /// AllocatePages() function description.
  ///
  UINT32                Type;
  ///
  /// Physical address of the first byte in the memory region. PhysicalStart must be
  /// aligned on a 4 KiB boundary, and must not be above 0xfffffffffffff000. Type
  /// EFI_PHYSICAL_ADDRESS is defined in the AllocatePages() function description
  ///
  EFI_PHYSICAL_ADDRESS  PhysicalStart;
  ///
  /// Virtual address of the first byte in the memory region.
  /// VirtualStart must be aligned on a 4 KiB boundary,
  /// and must not be above 0xfffffffffffff000.
  ///
  EFI_VIRTUAL_ADDRESS   VirtualStart;
  ///
  /// NumberOfPagesNumber of 4 KiB pages in the memory region.
  /// NumberOfPages must not be 0, and must not be any value
  /// that would represent a memory page with a start address,
  /// either physical or virtual, above 0xfffffffffffff000.
  ///
  UINT64                NumberOfPages;
  ///
  /// Attributes of the memory region that describe the bit mask of capabilities
  /// for that memory region, and not necessarily the current settings for that
  /// memory region.
  ///
  UINT64                Attribute;
} EFI_MEMORY_DESCRIPTOR;

フィールド名	型	説明
Type	UINT32	メモリ領域の種別
PhysicalStart	EFI_PHYSICAL_ADDRESS	メモリ領域先頭の物理メモリアドレス
VirtualStart	EFI_VIRTUAL_ADDRESS	メモリ領域先頭の仮想メモリアドレス
NumberOfPage	UINT64	メモリ領域の大きさ(4KiB ページ単位)
Attribute	UINT64	メモリ領域が使える用途を示すビット集合

QEMUで確認

# OSのソース準備
$ cd ~/Code/mikanos
$ git checkout osbook_day02b

# EDK II 実行準備
$ cd ~/Code/edk2
$ source ./edksetup.sh
$ build

# 起動ディスクイメージの作成（省略）

# QEMU実行
$ qemu-system-x86_64 \
  -drive if=pflash,file=$HOME/Code/mikanos-build/devenv/OVMF_CODE.fd \
  -drive if=pflash,file=$HOME/Code/mikanos-build/devenv/OVMF_VARS.fd \
  -hda ./disk.img

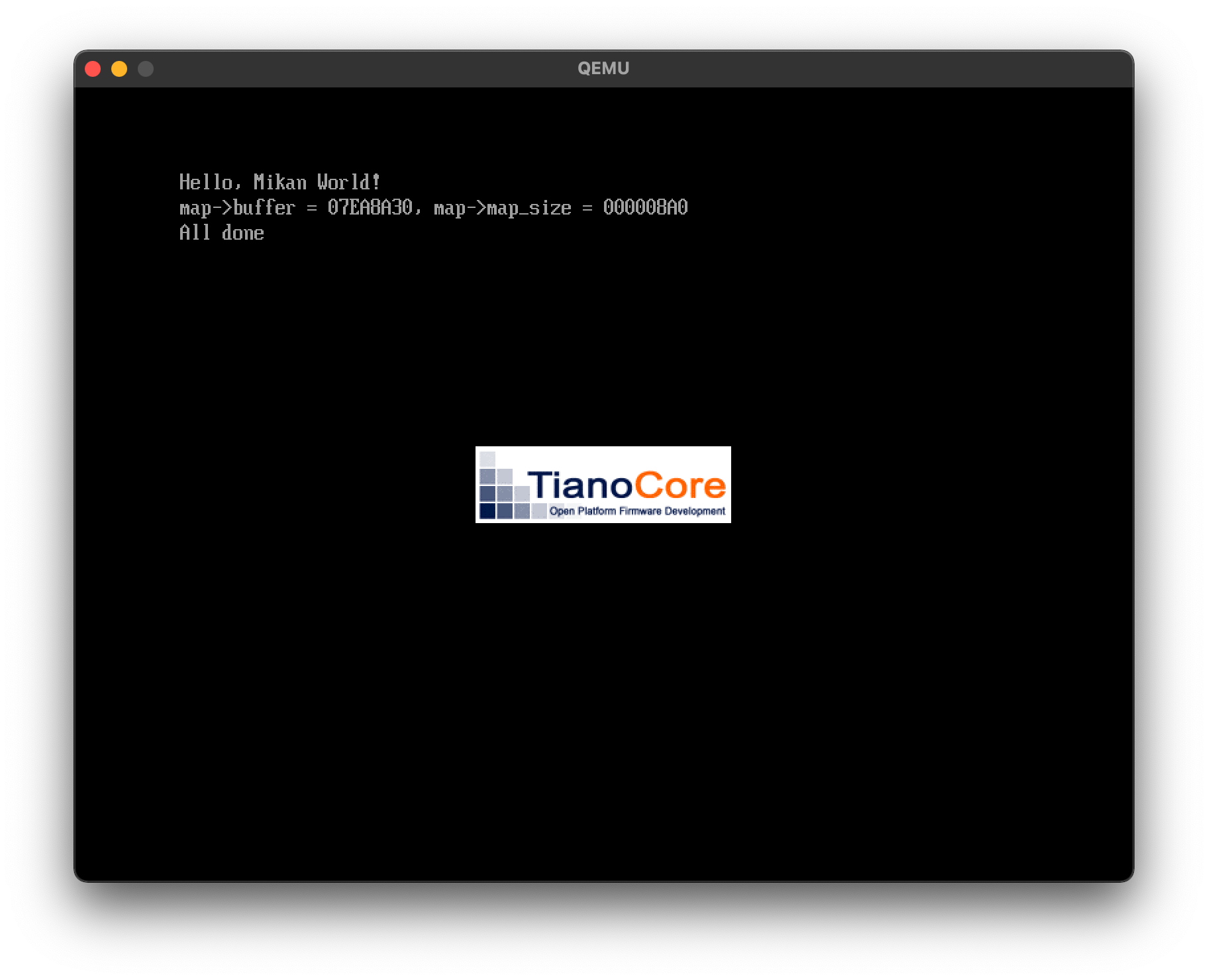

QEMU 実行画面の様子。

day02b

取得できた mmap の内容。

Index, Type, Type(name), PhysicalStart, NumberOfPages, Attribute
0, 3, EfiBootServicesCode, 00000000, 1, F
1, 7, EfiConventionalMemory, 00001000, 9F, F
2, 7, EfiConventionalMemory, 00100000, 700, F
3, A, EfiACPIMemoryNVS, 00800000, 8, F
4, 7, EfiConventionalMemory, 00808000, 8, F
5, A, EfiACPIMemoryNVS, 00810000, F0, F
6, 4, EfiBootServicesData, 00900000, B00, F
7, 7, EfiConventionalMemory, 01400000, 2B36, F
8, 4, EfiBootServicesData, 03F36000, 20, F
9, 7, EfiConventionalMemory, 03F56000, 276E, F
10, 1, EfiLoaderCode, 066C4000, 2, F
11, 4, EfiBootServicesData, 066C6000, A, F
12, 9, EfiACPIReclaimMemory, 066D0000, 1, F
13, 4, EfiBootServicesData, 066D1000, 1BB, F
14, 3, EfiBootServicesCode, 0688C000, A8, F
15, A, EfiACPIMemoryNVS, 06934000, 12, F
16, 0, EfiReservedMemoryType, 06946000, 1C, F
17, 3, EfiBootServicesCode, 06962000, 10A, F
18, 6, EfiRuntimeServicesData, 06A6C000, 5, F
19, 5, EfiRuntimeServicesCode, 06A71000, 5, F
20, 6, EfiRuntimeServicesData, 06A76000, 5, F
21, 5, EfiRuntimeServicesCode, 06A7B000, 5, F
22, 6, EfiRuntimeServicesData, 06A80000, 5, F
23, 5, EfiRuntimeServicesCode, 06A85000, 7, F
24, 6, EfiRuntimeServicesData, 06A8C000, 8F, F
25, 4, EfiBootServicesData, 06B1B000, 730, F
26, 7, EfiConventionalMemory, 0724B000, 4, F
27, 4, EfiBootServicesData, 0724F000, 6, F
28, 7, EfiConventionalMemory, 07255000, 1, F
29, 4, EfiBootServicesData, 07256000, 7C5, F
30, 7, EfiConventionalMemory, 07A1B000, 1, F
31, 3, EfiBootServicesCode, 07A1C000, 17F, F
32, 5, EfiRuntimeServicesCode, 07B9B000, 30, F
33, 6, EfiRuntimeServicesData, 07BCB000, 24, F
34, 0, EfiReservedMemoryType, 07BEF000, 4, F
35, 9, EfiACPIReclaimMemory, 07BF3000, 8, F
36, A, EfiACPIMemoryNVS, 07BFB000, 4, F
37, 4, EfiBootServicesData, 07BFF000, 201, F
38, 7, EfiConventionalMemory, 07E00000, 8D, F
39, 4, EfiBootServicesData, 07E8D000, 20, F
40, 3, EfiBootServicesCode, 07EAD000, 20, F
41, 4, EfiBootServicesData, 07ECD000, 9, F
42, 3, EfiBootServicesCode, 07ED6000, 1E, F
43, 6, EfiRuntimeServicesData, 07EF4000, 84, F
44, A, EfiACPIMemoryNVS, 07F78000, 88, F
45, 6, EfiRuntimeServicesData, FFC00000, 400, 1
